起源の場所:
中国
ブランド名:
Hypet
証明:
ISO9001,CE
モデル番号:
ZS65/132 PVCパイプエクストルーションライン

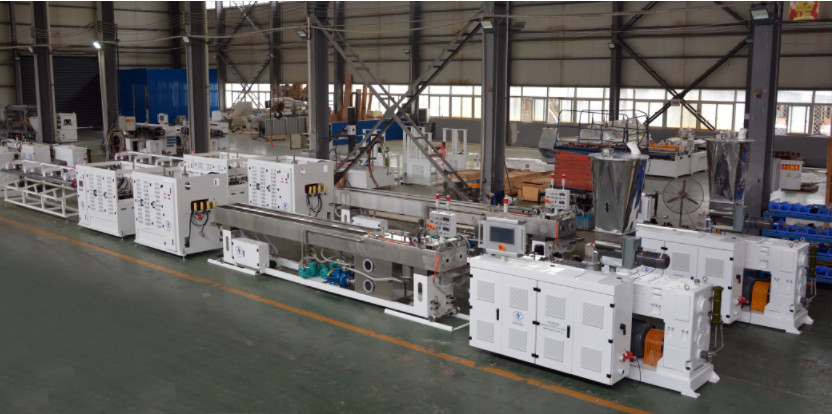

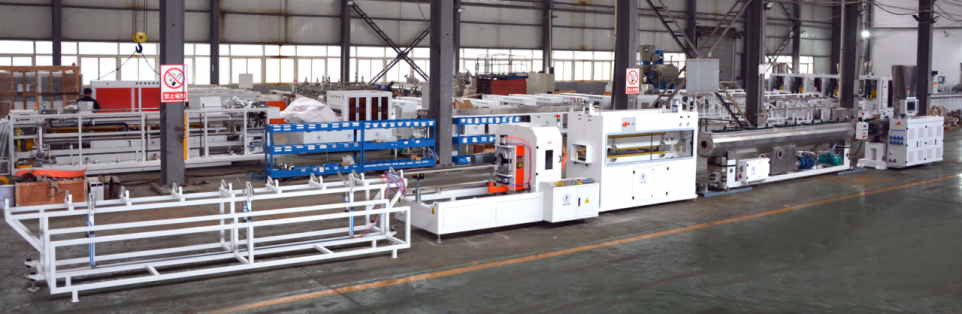

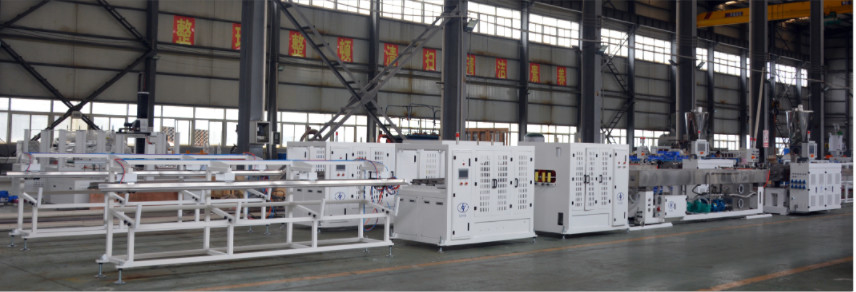

1~6インチ PVC PイーピーP生産HYZS65/132 円形双螺旋挤出機と 45kw の電源 420kg/h のモーターのライン
特別 な 分野についてPVCpイーピー線
| SN: 税理士 | ポイント | 仕様 |
| 特徴 | 高出力 | 高速で420kg/h |
| 高効率 | 安定した品質,効率的な操作は,高い資格を作る | |
| エネルギー節約 | 機械やソフトウェアによって エネルギーを20~30%節約できます | |
| インテリジェントAI制御 | PLC + HYPET ソフトウェアは,操作を自動的に制御し,各製剤ケースを保存します. | |
| 機械に関する情報 | 製品 | 熱冷管 |
| 原材料 | PVC粉末 | |
| 生産量 | 320〜420kg/h | |
| 生産速度 最大 | 5m/min | |
| 製品直径範囲 | 1~6インチ | |
| 労働条件 | 電源 | 3相,420v +/- 10%,50Hz (その他はオプション) |
| 総力 | 設置電力70kW,実際の走行電力:37kW | |
| 冷却水 | ≤ 20°C, ≥0.3Mpa | |
| 圧縮水 | >0.3m3/min, <0.5Mpa | |
| 総サイズ (L*W*H) | 24000*1600*2500 mm | |
| 機械 一般説明 | 中央の高さ | 1000mm |
| 操作方向 | 右から左へ (他の選択肢もあります) | |
| 生産量 | 出力容量は材料と操作条件によって異なります. | |
| テクノロジーに関する注意事項 | ラインの仕様を改良する権利は,今後変更がある場合,顧客は通知されません. |
メインライン部品:
| SN: 税理士 | 主要事項 | Qty | |
| HYZS 65/132 エクストルーダーで1〜6インチPVCパイプライン | |||
| 1 | HYZS 65/132 円形双螺栓挤出機 | 1セット | |
| 2 | エクストルーダ用のスプリング型の自動ロード機 | 1セット | |
| 3 | マートヘッド 1-3インチ | 1セット | |
| 4 | 4~6インチ | 1セット | |
| 5 | バキュームタンク 6m | 1セット | |
| 6 | 3爪型,サーボモーター型で引っ張る | 1セット | |
| 7 | 切断器 | 1セット | |
| 8 | スタッカー | 1セット | |
C 機械の仕様
1HYZS65/132 円形ツインスクロールエクストルーダー
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYZS-65/132 円形双螺旋 |
| 生産量 |
パイプでは350~450kg/h プロフィールまたはそれ以上の場合は200~280kg/h |
||
| 中央の高さ | 1000mm | ||
| サイズ | 3000×1300×2600mm | ||
| 体重 | 2700kg | ||
| 2 | スクロール | 直径 | Ø65/132 mm |
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| 回転速度 | 0~60回転/分 | ||
| スクロールのコア |
温度を自動制御する (オイル冷却はオプションになります) |
||
|
3 |
バレル |
バレルの構造 | 2つの部分で,正面は特殊合金が入力されます. |
| 桶の大きな部分 | 38CrMoAlA | ||
| バレルのフロント部分 | SKD11 熱処理付き | ||
| 内部仕上げ | 窒素で満たされた (深さ0.50~0.70mm) |
| 4 | 温度/圧力の変数 | 品質 | 中国の有名なブランド |
| 構造 | 圧力と温度の両方を分離して感知します | ||
| ケーブル | 高隔離ケーブル線 | ||
| スクリーン | モニターや画面の両方で | ||
| 5 | 暖房・冷却扇風機 | 暖房制御エリア | 4 ゾーン |
| 暖房方式 | 鋳型アルミ/陶器 | ||
| 熱力 | 25kW | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 6 | HYPET ギアボックス | 冷却力 | 0.2kw × 2セット + 0.37kw × 1セット |
| 水/油冷却 | オプションのフロント部分の1つのゾーン | ||
| 熱隔離 | エネルギー節約のための特殊な隔離材料と構造 | ||
| ハウジング素材 | 柔らかい鉄 | ||
| 道具の材料 | 20CrMnTiA | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 7 |
双螺旋 投与 給餌器 |
油の温度 | 2つのシステムで制御される |
| ゴムシール | 輸入されたスペカルゴム用シール | ||
| ローヤリング | 著名で信頼できるブランドです | ||
| 供給材料のモーター | 1.5kW | ||
| スピード範囲 | 1~50 RPM | ||
| パウダーブリッジ | 高濃度カコ3の防粉ブリッジ | ||
| インバーター | デルタ型重荷車 | ||
| 8 | 選択器を備えた真空脱ガス | バキューム度 | -0.04Mpa |
| モーターパワー | 2.2 kw | ||
| バキュームタンク | 掃除が簡単だ | ||
|
自動浄化装置
|
空気制御 オートクリーン装置 オプション | ||
| 9 | 駆動エンジン | ACモーターの電源 | シメンスブランドで45kW |
| ACインバーターコントローラ | デルタ 文字 |
2 エクストルーダ用のスプリング型の自動ロード
| SN: 税理士 | 仕様 | 記述 |
| 1 | パイプ直径 | 141mm |
| 2 | 生産能力 | 5M3/h |
| 3 | トパー容量 | 200L |
| 4 | モーターパワー | 2.2 kw |
3 2 圧力グレードのマートヘッド
| SN: 税理士 | ポイント | 記述 |
| 1 | 1〜3インチ |
直径1インチ,厚さ1.7mm (4 Bar),1.8mm (6 Bar) 直径2インチ,厚さ1.8mm (4 Bar),1.9mm (6 Bar) 直径3インチ,厚さ1.8mm (4 Bar),2.7mm (6 Bar) |
| 2 | 4〜6インチ |
直径4インチ,厚さ2.2mm (4 Bar),3.2mm (6 Bar) 直径5インチ,厚さ2.8mm (4バー),4.1mm (6バー) 直径 6 インチ,厚さ 3.2mm (4 Bar), 4.7mm (6 Bar) |
| 3 | 1〜3インチのダイヘッドの出力 | 最大70〜310kg/h |
| 4 | 圧縮頭4〜6インチ出力 | 最大320〜420kg/h |
| 5 | パイプの厚さ | 顧客の要求に応じて |
| 6 | 圧縮流水面 | クロムで覆い,よく磨いた |
| 7 | マートヘッドの材料 | 40Cr 熱処理が良さ |
| 8 | 溶融圧/テンプ | メルトプレス/テンプで装備 |
| 9 | ヒータータイプ | SS304コーティングのセラミックヒーター |
| 10 | カリブレーション用材料 | 銅 H65 と 硬化 ライト ポーチ |
| 11 | 照明管装置 | カリブレーターの前に強い水冷却装置 |
4 バキュムタンク 6,000 mm
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 |
バキューム タンク |
材料 | ステンレス鋼 304 |
| 長さ | 6000mm | ||
| 中央の高さ | 1000 mm | ||
| ダイア,範囲 | 1~6インチ | ||
| パイプ数 | 1パイプ | ||
| 移動型モーターパワー | 0.75kW | ||
| 移動範囲 前後 | 700mm | ||
| 上下調整 | 100mm | ||
| 左と右の調整 | 50mm | ||
| 上にカバー | アルミ合金 | ||
| 2 | 噴霧装置 | ノズルの数 | 170個 |
| 噴水管の番号 | 4個 | ||
| ノズルの種類 | 原子化密冷却 | ||
| 口を噴霧する | G1 | ||
| パイプの支柱 | 固定型ギア付きの支柱 | ||
| 3 |
水温と水位制御
|
水温制御 | 自動バランブ制御 |
| 水位制御 | フローティングボール・クローズループシステム | ||
| 圧力安全 | 安全バルブを設置 |
| 4 | 水フィルター | フィルター | 1セット G2 〜 通過経路 |
| フィルタを掃除する | フィルターを掃除するためのパスラインで | ||
| バキュームサイクロン | ええ,それと | ||
| 静寂機能 | 静音装置 | ||
| 5 | バキュームポンプ | バキュームポンプモーターの動力 | 4 kW × 1 セット |
| パンプタイプ | シエメンスの円盤技術者 | ||
| ほか | 低騒音 | ||
| バキューム吸入ノズル | タンクの両側に 2 つのゲート | ||
| 6 | 水ポンプ | 水入管の大きさ | G1 |
| 水出口パイプの大きさ | G2 | ||
| 水ポンプモーターの動力 | 5.5 kw x 1セット |
6 3つ爪で引っ張る
| 仕様 | 記述 |
| パイプ直径 | 1~6インチ |
| 中央の高さ | 1000mm |
| カタツムリ数 | 3つの爪 |
| カタツムリの分布 | 三角形で均等に分布している |
| 上部カエル対策 | 鎖の各側にあるシリンダーで制御する |
| シリンダー番号 | 4個 |
| 底部カモ対策 | 上から下へ モーターで制御 |
| 運転方法 | ゴムブロックで駆動する |
| ゴムブロックの幅 | 74mm |
| 効果的牽引長 | 1800mm |
| 運転速度 | 1.2〜12m/min |
| ギアボックス | 強い螺旋式ギアボックスを持つモーター |
| エンジンの種類 | 標準モーター |
| モーターパワー | 1.1 kw x 3セット |
| 引力 | 20,000 N |
| 計測システム | エンコーダーによって |
| 調整モード | パネム |
| パイプの圧力を押す | パンネマティックバルブで調節する |
| ダウンキャットピラー位置 | 固定 |
| 空気圧 | 0.4-0.6Mpa |
7惑星系 c完全にカンフィーリング
| 仕様 | 記述 |
| パイプ直径範囲 | 1~6インチ |
| 切断厚さ | 15mm |
| 切断速度 | 10m/min |
| 刃の形 | カムフェリング |
| 切断する | 惑星系 |
| 餌道 | 液体 |
| クランプの方法 | アルミニウム |
| フォローモード | パネム |
| 制御システム | PLC自動制御システム |
8 スタッカー
| 仕様 | 記述 |
| 傾きテーブル | パネウマ操作 |
| 名義長さ | 4〜5mtrs |
| パイプサイズ | 1~6インチ |
| 滑り台の材料 | MS 頑丈な構造鋼 |
