Place of Origin:
China
ブランド名:
Hypet
証明:
ISO9001,CE
Model Number:
16-50mm PVC corrugated hose / pipe line
16~50mmのPVCの波紋管管線
A. HYPET 特別特徴
1このラインは,PVC,PP,PE,PAなどの材料の単壁コンルグ管を生産するために設計されています.
2シングルスクリューエクストルーダーは高効率の複合,低シール率,材料分解の難易性,高出力,良質の自己清掃機能,長寿命が特徴です.
3粉末材料に適しています.
4エクストルーダには真空脱ガス装置があり,油冷却,風冷却,油冷却のボトルにスクリューがあります.
5特殊設計のスクリュー,特殊構造のスクリュー,特殊構造の模具は,スクリューと樽を易く磨きから保護し,容易な形作りを可能にします.
6形状の形状の形状の形状の形状の形状の形状の形状は,形状の形状の形状の形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状の形状が,形状の形状の形状の形状が,形状の形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状が,形状の形状の形状高い強さなど多くの利点があります耐磨性があり 熱膨張係数が低い
7風冷却と水冷却モードとして,形成機械は,迅速な形成と良い冷却効果のために良いです.
8このタイプのパイプは,車や電車の保護パイプ,洗濯機の供給・排水パイプ,農場の灌輸などに広く使用されています.
| SN: 税理士 | ポイント | 量 |
| 1 | 管径 | 16mm~50mm |
| 2 | 原材料 | PVC粉末 |
| 3 | 生産量 | 70〜100kg/h |
| 4 | 設置電源総量 | 60kW,380V/50Hz,3相 |
| 5 | 総寸法 | 6300×1200×1900mm |
| 6 | 冷却水容量 | 60L |
| 7 | 圧縮空気 | 0.4Mpa- 0.6Mpa,0.2m3/分 |
B. 商品:
| SN: 税理士 | ポイント | 量 |
| 16~50mmのPVC波紋ホースラインを含む | ||
| 1 | コニック・ツイン・スクリュー・エクストルーダー HYZS51/110 | 1 |
| 2 | スプリングローダー | 1 |
| 3 | 金属ワイヤのリヴァンド | |
| 4 | 死んだ頭 | 1 |
| 5 | バキューム形成機械 | 1 |
| 6 | コイル | 1 |
C. 主要仕様

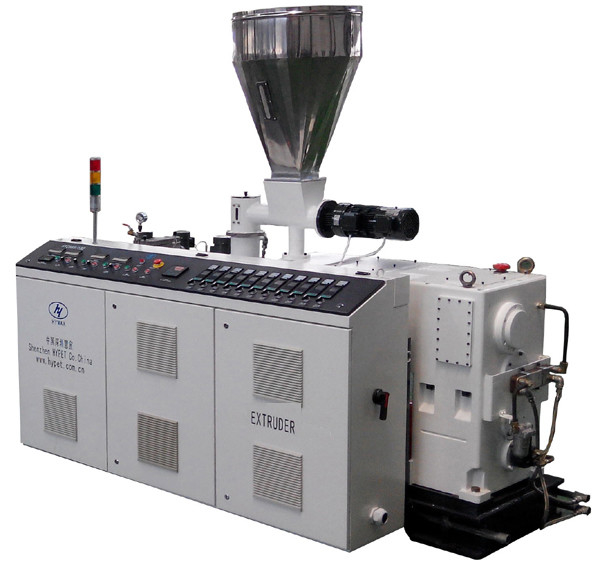

1.1.コニック・ツイン・スクリュー・エクストルーダー HYZS51/110
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYZS-51/110 円形双螺旋 |
| 生産量 |
パイプでは150~200kg/h 70〜110kg/h プロフィール以上 |
||
| 中央の高さ | 1000mm | ||
| サイズ | 2450 × 1200 × 2400mm | ||
| 体重 | 2100kg | ||
| 2 | スクロール | 直径 | Ø51/110 mm |
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| 回転速度 | 0~50回転/分 | ||
| スクロールのコア |
温度を自動制御する (オイル冷却はオプションになります) |
| 3 | バレル | バレルの構造 | 2つの部分で,正面は特殊合金が入力されます. |
| 桶の大きな部分 | 38CrMoAlA | ||
| バレルのフロント部分 | SKD11 熱処理付き | ||
| 内部仕上げ | 窒素で満たされた (深さ0.50~0.70mm) | ||
| 4 | 温度/圧力の変数 | 品質 | 中国の有名なブランド |
| 構造 | 圧力と温度の両方を分離して感知します | ||
| ケーブル | 高隔離ケーブル線 | ||
| スクリーン | モニターや画面の両方で | ||
| 5 | 暖房・冷却扇風機 | 暖房制御エリア | 4 ゾーン |
| 暖房方式 | 鋳型アルミ/陶器 | ||
| 熱力 | 10kW | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 冷却力 | 75w×3セット | ||
| 水/油冷却 | オプションのフロント部分の1つのゾーン | ||
| 熱隔離 | エネルギー節約のための特殊な隔離材料と構造 | ||
| 6 | HYPET ギアボックス | ハウジング素材 | 柔らかい鉄 |
| 道具の材料 | 20CrMnTiA | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 油の温度 | 2つのシステムで制御される | ||
| ゴムシール | 輸入されたスペカルゴム用シール | ||
| ローヤリング | 著名で信頼できるブランドです | ||
| 7 |
双螺旋 投与 給餌器 |
供給材料のモーター | 0.75kW |
| スピード範囲 | 1~50 RPM | ||
| パウダーブリッジ | 高濃度カコ3の防粉ブリッジ | ||
| インバーター | デルタ型重荷車 | ||
| 8 | 選択器を備えた真空脱ガス | バキューム度 | -0.04Mpa |
| モーターパワー | 1.5 kw | ||
| バキュームタンク | 掃除が簡単だ | ||
|
自動浄化装置
|
空気制御 オートクリーン装置 オプション | ||
| 9 | 駆動エンジン | ACモーターの電源 | 18シーメンスブランドで0.5kW |
| ACインバーターコントローラ | デルタ 文字 |
| 10 | 電気制御システム | PLCシステム | シエメンスのPLC制御システムと HYPETソフトウェア |
| 電気部品 | シメンス,シュナイダー,RKCオムロン,ABB,フジ,そして中国の小さな重要でない部品で有名なブランド | ||
| マートヘッドの追加の温度ゾーン | 6 ゾーン | ||
| 電動キャビネットの特徴 |
1すべてのケーブルとコネクタは,ワイヤー航空プラグです 2電気キャビネットは簡単に解体できます 3すべてのケーブルとセンサーのケーブルは 十分な強度で 長寿です 4PLCモニター制御システム ボタンを調整して スクロール速度を簡単に制御します |
2スプリングローダー
| 画像 | 仕様 | 記述 | |
| 1 | |
パイプ直径 | 114mm |
| 2 | 生産能力 | 3M3/h | |
| 3 | トパー容量 | 200L | |
| 4 | モーターパワー | 1.5 kw |
3金属ワイヤリヴァンドル
| SN: 税理士 | 画像 | 仕様 | 記述 |
| 1 | |
材料 | 40Cr |
| 機能 | 金属のワイヤを広げろ | ||
| 直径 | Ø200~400mm |
4頭を丸めて
| 製品画像 | 仕様 | 記述 |
|
サイズ | 16~50mm 芯と鋼鉄のワイヤチャネル,サンプルまたは図に従って |
| 材料 | 高品質の鋳型鋼 | |
| 型頭数 | 1セット | |
| 菌類数 | 1セット 20/25mm | |
| 模具のサイズを校正する | 55mm×80mm×65.94mm サイズ | |
| 型材の校正 | 40Cr | |
| 模様の総長さ | 65.94mm × 60ペア = 3956.4mm |
5. 掃除機
| 製品画像 | 仕様 | 記述 |
|
|
パイプ範囲 | Φ16~Φ50mm |
| 構造 | 閉ざされた水平設計 | |
| 走行速度 | 0-25/分 | |
| 主電源は直流電機 | 3kW | |
| 潤滑エンジンパワー | 0.06kW | |
| 冷却型 | 閉じた水冷却 | |
| 冷却水の温度 | 5~15°C | |
| インバーター | ABB | |
| コンタクターとリレー | シュナイダー | |
| 制御システム | PLC制御プログラム | |
| タッチスクリーン | ワイルド | |
| オペレーターステーションの表示 | すべてのパラメータ設定と制御は,コンソール電気とタッチスクリーンで動作します | |
| 模具を運ぶレール | 鉄道の材料 | 38CrMoAlA,酸性 |
| 冷却型 | 水冷却 | |
| 注: 最大動作速度,形状装置からの吹風器の温度が55度を超えないようにする冷却水供給の十分な流れ. | ||
6コイル
| 製品画像 | 仕様 | 記述 |
|
パイプ範囲 | Φ16-Φ50mm |
| 体重 | 350kg | |
| 作業速度 | 0〜25m/min | |
| 主電源は直流電機 | 0.75kW | |
| 接触器とリレー | シュナイダー | |
| インバーター | ABB |
