起源の場所:
中国
ブランド名:
Hypet
証明:
ISO9001,CE
モデル番号:
10~38mmのPVC繊維強化ホースエクストルーションライン
10~38mmのPVC繊維強化ホースエクストルーションライン
A. HYPET 特別特徴
このラインは,PVC繊維強化ホースを製造するために設計されています. その壁は3層で,外層と内層は柔らかいPVCホースで,中間層はテリレン繊維ネットワークです.化学的および物理的性質が良いもの主に高圧または腐食性ガスの輸送に使用され,機械,石炭鉱山,石油,化学,農業灌輸,ガス,建築に広く使用されています.
| SN: 税理士 | ポイント | 量 |
| 1 | 管径 | 10mm~38mm |
| 2 | 原材料 | 柔らかいPVC粒 |
| 3 | 生産量 | 60〜95kg/h |
| 4 | 設置電源総量 | 60kW,380V/50Hz,3相 |
| 5 | 総寸法 | 111000x3.2x2メートル |
| 6 | 冷却水容量 | 1m3/h 循環的に使用 |
B について.商用品
| SN: 税理士 | ポイント | 量 |
| PVC繊維強化ホースエクストルーションライン 10~38mmを含む | ||
| 1 | 単スロープエクストルーダー HYSJ65/30 | 2セット |
| 2 | 死んだ頭 | 2セット |
| 3 | 編み物 | 1セット |
| 4 | 冷却浴場 | 2セット |
| 5 | 焼炉 | 1セット |
| 6 | 引越し単位 | 2セット |
| 7 | インクシフトプリンター | 1セット |
| 8 | ワインダー | 1セット |

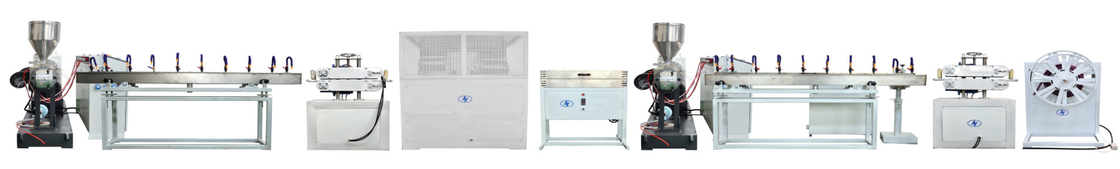

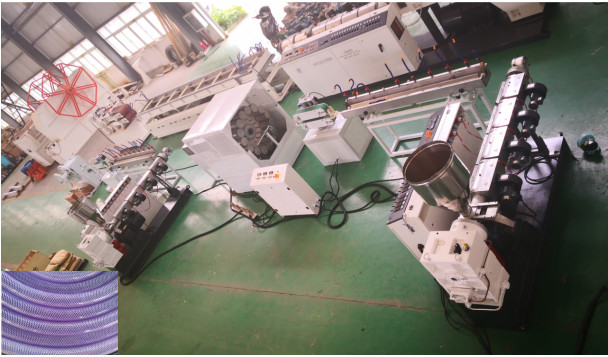

生産ラインの構造
First extruder ----First die head ---First cooling tank ---First haul off Braider----Dryer tank ---Second extruder ---Second die head--- Second cooling tank--ink shift printer---Second haul off--- Winder
C. 主要仕様

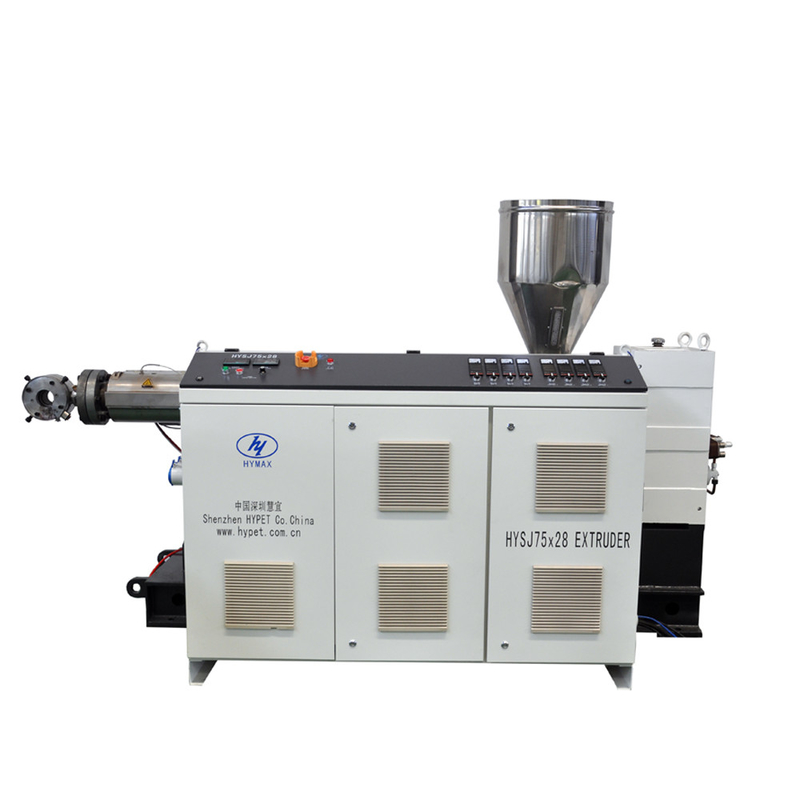

1単スロープエクストルーダー HYSJ-65/28
| SN: 税理士 | 部分名 | ポイント | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYSJ-65/28 シングルスクロール |
| 生産量 | PVCでは80kg/h | ||
| 中央の高さ | 1000mm | ||
| サイズ | 2600 x 1200 x 2150mm | ||
| 体重 | 1700kg | ||
| 2 | スクロール | 直径 | Ø65 mm |
| スクロールID比 | 28:1 | ||
| スクロール速度 | 50回転/分 | ||
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| スクロールのコア | 温度を自動制御する | ||
| 3 | バレル | 材料 | ビメタル・バレル |
| 内部仕上げ | 窒素で満たされた (深さ0.50~0.70mm) | ||
| 暖房制御エリア | 4 地域 | ||
| 暖房方式 | 鋳型アルミ製のヒーター | ||
| 熱力 | 3.5 kw x 4セット | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 冷却力 | 0.2kW×4セット | ||
| 4 | ギアボックス | ハウジング素材 | 柔らかい鉄QT-500 |
| 道具の材料 | 20CrMnTi | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 5 | 駆動エンジン | ACモーターの電源 | 18.5 kW ACモーター |
| ACインバーターコントローラ | 重型デルタインバーター | ||
| 6 | 電気制御システム | PLCシステム | シエメンスのPLC制御システムと HYPETソフトウェア |
| コントロールオプション: | RKCと伝統的な制御が提供される | ||
| 電気部品 | シエメンズ,シュナイダー RKCオムロン,ABB,フジ,そして中国の小さな不重要な部品で有名なブランド | ||
| マートヘッドの追加の温度ゾーン | 実際の熱帯に合わせて設計された |
2パイプマートヘッドと模具
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | パイプマートヘッドと模具 | サイズ | 1/2 インチ 3 インチ |
| 材料 | 表面をクロムで覆った硬鋼 |

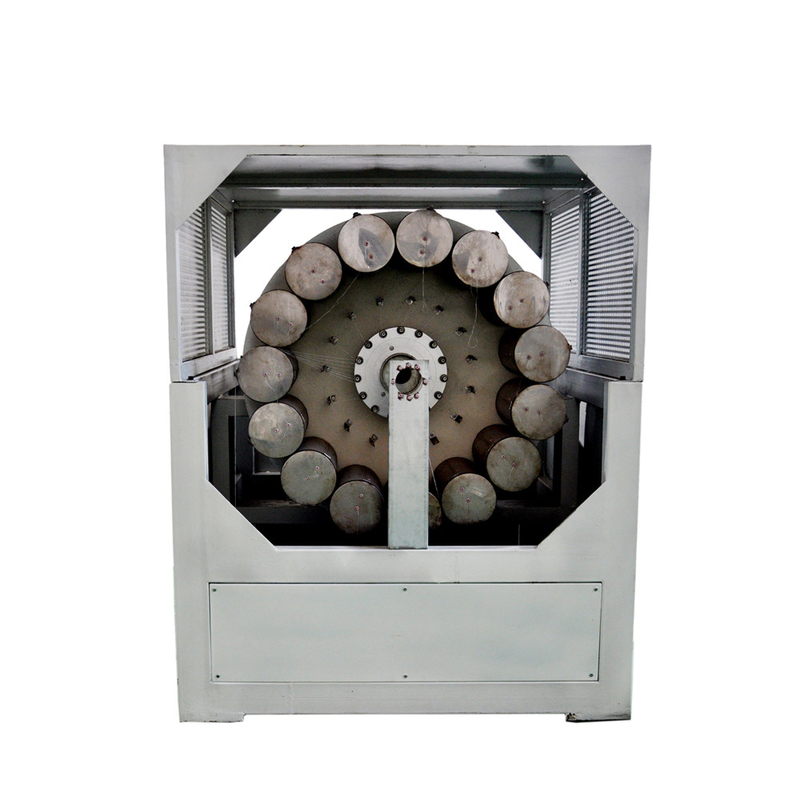

3編み物
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | 編み物 | モーター | 3kW |
| マックス スピード | 220回転/分 | ||
| 繊維数 | 14 x 2 pcs | ||
| 縦糸 | 4~6個 |

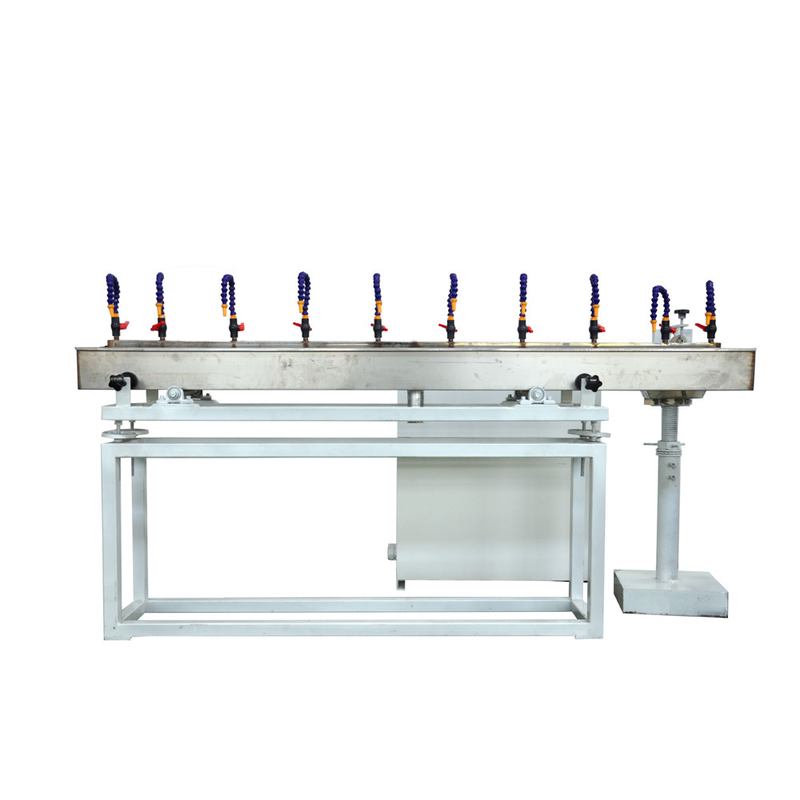

4涼風呂
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | 冷却浴場 | 材料 | ステンレス鋼 304 |
| 長さ | 2,000mm |
5.焼いたものオーブン
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | 焼くオーブン | 容器の長さ | 11000m |
| モーターパワー | 4 kW |

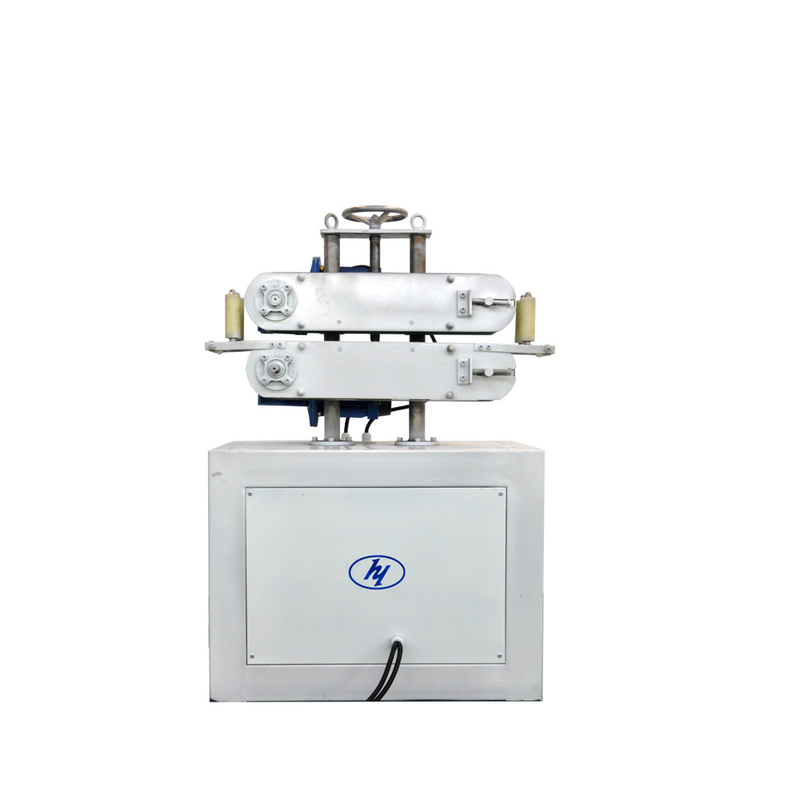

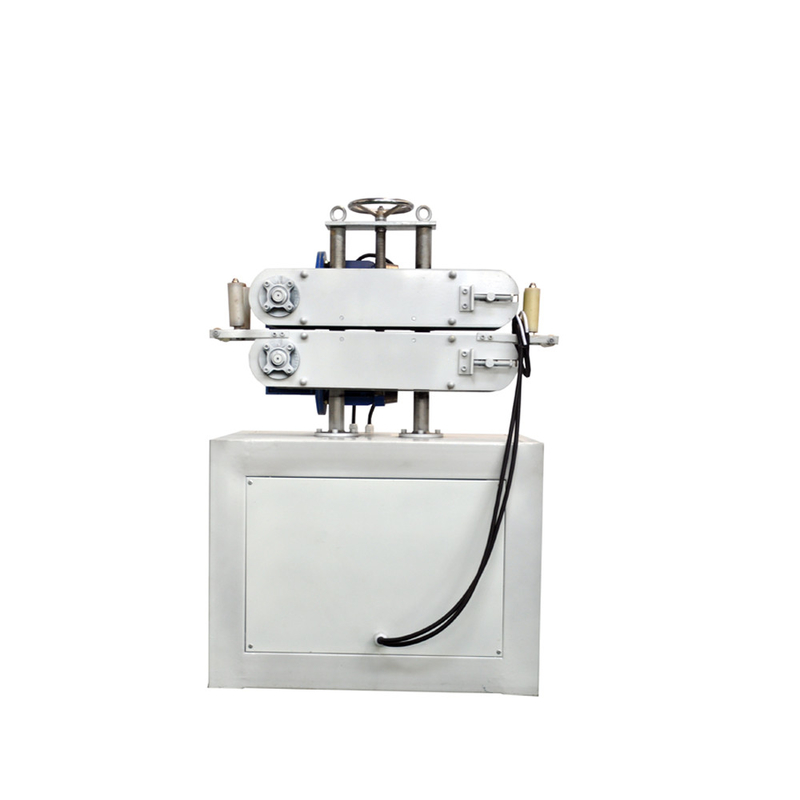

6ユニットを引っ張る
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | 引越し機 | 引越し型 | ツインカラスタイプ |
| 運転速度 | 0.8-16 m/min | ||
| エンジンの種類 | ACモーター | ||
| モーターパワー | 1.5kW |

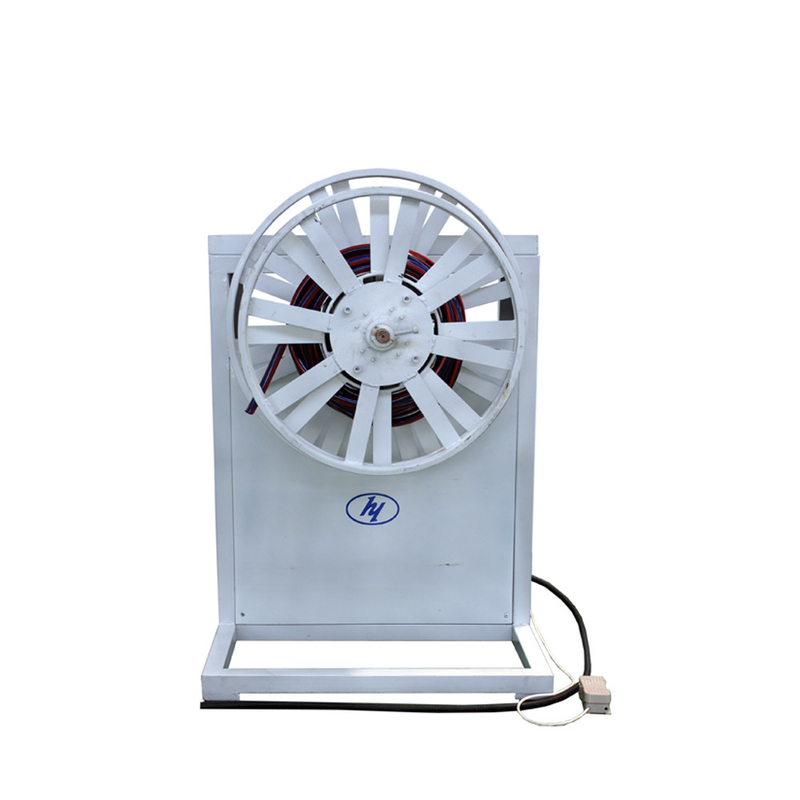

7ワインダー
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | ワインダー | 傾きテーブル | 手帳 |
| パワー | 1.5kW |
