起源の場所:
中国
ブランド名:
Hypet
証明:
ISO9001,CE
モデル番号:

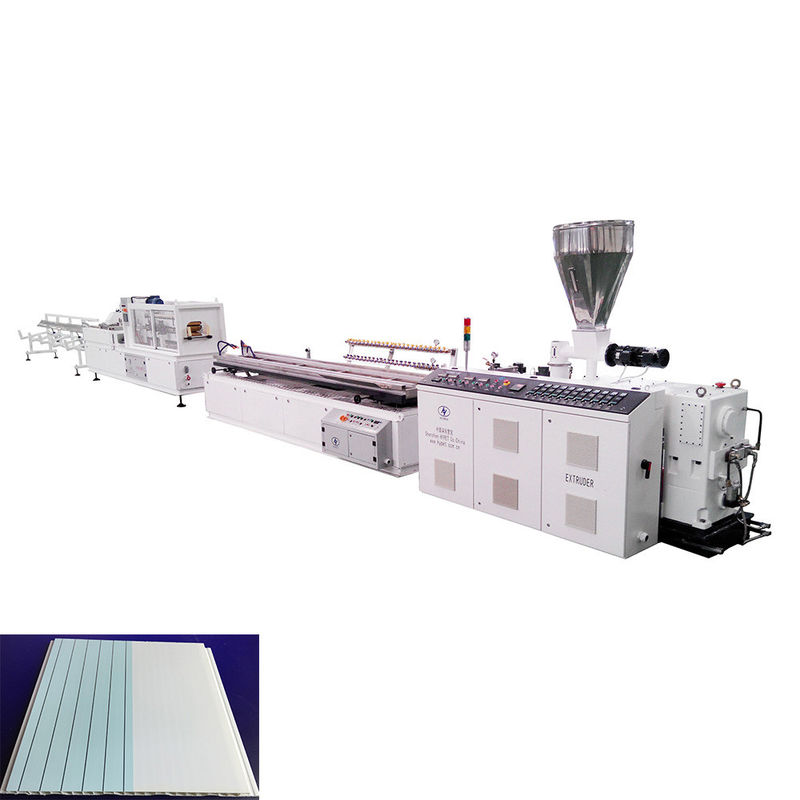

ZS65/132 PVC 天井パネルプロファイルの挤出ライン
1ライン全体の技術的特徴
| SN: 税理士 | 仕様 | 記述 | コメント |
| 1 | 適した材料 | PVC混合粉末 | |
| 2 | 製品の最大幅 | 200~300mm | |
| 3 | 生産速度 | 4~7m/min | |
| 4 | 最大出力 | 4~7トン/日 | |
| 5 | テストして受け入れる | HYPETの標準式に基づいています | |
| 6 | 中央の高さ | 1000mm | |
| 7 | 全ラインサイズ (L x W x H) | 231000×1300×2450mm | |
| 8 | 操作方向 | 右から左へ | |
| 9 | 機器の色 | HYPET 白色 | |
| 10 | 生産全体の制御 | 設定リストを参照してください. | |
| 注記 | エクストルーション容量は,加工材料と労働条件に応じて変更されます. | ||
2生産ライン 部品からなる
| SN: 税理士 | 部品名 | 量 |
| 240mm PVC 天井機線HYZS 65/132 円形双重エクストルーダーで | ||
| 1 | 円形双螺旋挤出機 HYZS65/132 37kw | 1セット |
| オプション用のスクリュー型エクストルーダ用の自動ロード機 | 1セット | |
| 2 | 模具 | 1セット |
| 3 | バキューム・カリブレーター 6m | 1セット |
| 4 | 引越し機 | 1セット |
| 5 | 線上ラミネーター (転送/ラミネート) | 1セット |
| 6 | 天井切断機 | 1セット |
| 7 | 自動スタッカー | 1セット |
3. コニック ツインスクロール エクストルーダー HYZS65/132
| SN: 税理士 | 部品 | 仕様 | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYZS-65/132 円形双螺旋 |
| 出力最大 | 250〜350kg/h | ||
| 中央の高さ | 1000mm | ||
| 体重 | 3100kg | ||
| 2 | スクロール | 直径 | Ø65/132 mm |
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| 回転速度 | 0~38回転/分 | ||
| スクロールのコア | 温度を自動制御する | ||
| 3 | バレル | 材料 | 38CrMoAlA 二金属型 |
| 内部仕上げ | 窒素で満たされ (0.50~0.70mm深さ) 摩擦 | ||
| 暖房制御エリア | 4 ゾーン | ||
| 暖房方式 | 鋳型アルミ/陶器 | ||
| 熱力 | 20kW | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 冷却力 |
0.3kwx3セット |
||
| 4 | ギアボックス | ハウジング素材 | 柔らかい鉄QT-500 |
| 道具の材料 | 20CrMnTi | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 5 |
双螺旋 投与 給餌器 |
供給材料のモーター | 1.1 kW |
| スピード範囲 | 1~50 RPM | ||
| 特別保証 | FIFO 保持された材料なし | ||
| 6 | 選択器を備えた真空脱ガス | バキューム度 | -0.004Mpa |
| モーターパワー | 1.5kW | ||
| 7 | 駆動エンジン | ACモーターの電源 | 37 kW |
| ACインバーターコントローラ | 著名なデルタインバーター |
| 8 | 電気制御システム | PLCシステム | シエメンスの全PLC制御システムとHYPETソフトウェア +AI制御システム |
| 電気部品 | シエメンズ,シュナイダー RKCオムロン,ABB,フジ,そして中国の小さな不重要な部品で有名なブランド | ||
| マートヘッドの追加の温度ゾーン | 8 ゾーン | ||
| 電動キャビネットの特徴 | 簡単に取り外すことができます. ケーブルとコネクタは, |
4カリブレーティングシステムHYF 240
| 仕様 | 記述 | |
| 1 | 材料 | 給水用用用ステンレス鋼S304 |
| 2 | 長さ | 6,000mm |
| 3 | 中央の高さ | 1,000 mm |
| 4 | 製品の最大幅 | 240mm |
| 5 | 模具の組立サイズ | 320mm |
| 6 | バキュームポンプ | 5.5kW×3セット |
| 7 | 水ポンプ | 5.5kW × 1セット |
| 8 | ホットドライヤーポンプ | 1.5kW*2 |
| 9 | バキューム接着器 | 30個 |
| 10 | 水道管の接頭 | 30個 |
| 11 | 中央の高さ | 1,000mm +/- 50mm 調節可能 |
| 12 | 水ガス分離機 | 複数のポンプ (3) |
| 13 | バキューム接続 | Ø50mm *2 |
| 14 | 水道接続 | Ø50mm *2 |
| 15 | 移動型モーターパワー | 0.75kW |
| 16 | 前と後ろの移動範囲 | 800 mm |
| 17 | 垂直移動範囲 | 850~960mm |
| 18 | 傾き調整 | 手動で1〜25mm |
| 19 | クロス調整 | 1~50mm |
| 20 | 左と右の調整 | 1-120mm |
| 21 | 上にカバー | 金属フレーム付きのガラス |
5- 引いて機械
| SN: 税理士 | 仕様 | 記述 |
| 1 | 引越し型 | 上から下へ 2爪タイプ |
| 2 | 最大 製品サイズ | 幅240mm × 厚さ70mm |
| 3 | ゴムブロックの幅 | 240mm |
| 4 | 引き離す力 | 30,000 N |
| 5 | マックス速さ | 0.5~7m/min |
| 6 | 引き離す形 | 異なる製品形に適した缶 |
| 7 | 虫の実効的な長さ | 2,000mm |
| 8 | モーター | ACモーター,ABBインバーター |
| 9 | パワー | 2.2kW×2セット |
| 10 | クランプと調節型 | 2つの個別シリンダー |
| 11 | 中央の高さ | 1,000mm |
6天井C について完全に
| SN: 税理士 | 仕様 | 記述 |
| 1 | 切断タイプ | シール切断機 |
| 2 | 最大切断サイズ | 幅240mm × 厚さ70mm |
| 3 | 切断装置 | 横の動き |
| 4 | フォローアップ | サーボモーター制御 |
| 5 | 給餌する瞬間 | サーボモーター制御 |
| 6 | 切断 エンジンの電源 | 2.2kW |
| 7 | 粉塵吸収装置 | 2.2kW×1セット |
| 8 | 空気圧 | 0.5~0.7Mpa |
| 9 | 移動方法 | パネム |
| 10 | 制御方法 | PLC制御 |
7自動でスタッカー
| 仕様 | 記述 |
| 傾きテーブル | パネウマ操作 |
| 名義長さ | 4~6mtrs |
| 滑り台の材料 | MS 頑丈な構造鋼 |
| 制御方法 | PLC制御 |
8販売後サービス
| ポイント | 量 |
| 保証期間 | 保証期間中 部品の費用は,簡単に壊れた部品と人間の原因で損傷した部品を除いて,販売者が負担します. |
| 輸送前の訓練 | 購入者の技術者 7-10日間,訓練と運用のために,出荷前に中国に送信することができます |
| 技術文書 | 電気原理図,操作手帳,電気部品手帳など |
| 販売技術者 | 販売者は,購入者の工場の技術者を派遣して, 運用と訓練を行うことができますが, 顧客国の販売者の専門家によるコストは, 購入者が負担します.シャトル便のチケットを含む内陸交通医療費エンジニアの給与として1人当たり100ドル. |
| 連絡先の方法 | WhatsApp,wechat,モバイルなど +86 13823232106 |
| 会社のメール: | info@hypet.com.cn に |
