起源の場所:
中国
ブランド名:
Hypet
証明:
ISO9001,CE
モデル番号:

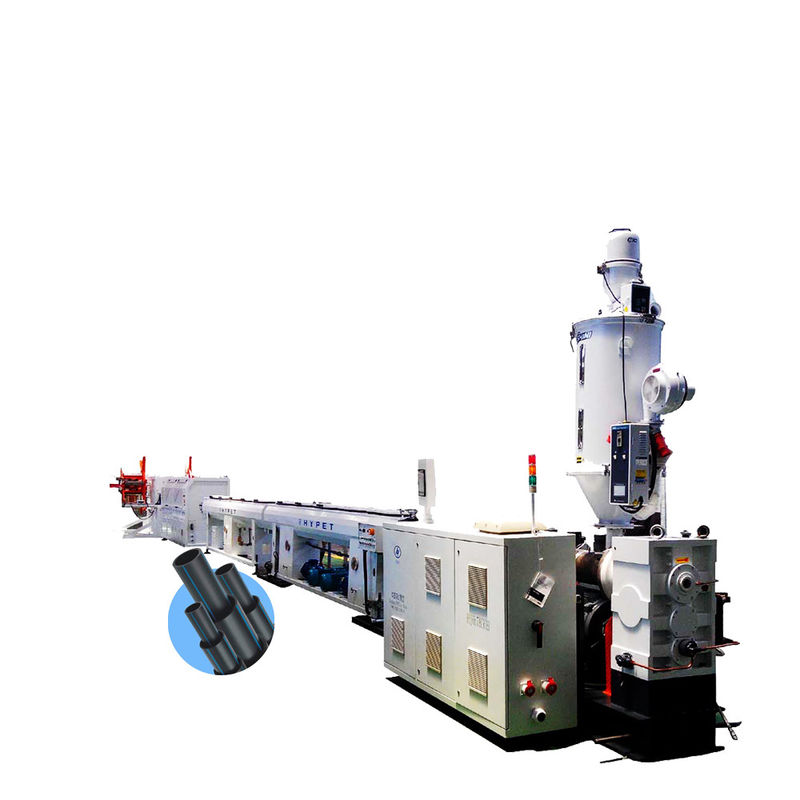

SJ80/34 20-63mm プラスチック挤出 PPR HDPE 熱冷水管の生産ライン
生産ライン 簡潔な紹介
| SN: 税理士 | ポイント | 専門分野 | |
| 1 | 高出力 | 150kg/h | |
| 2 | エネルギー節約 | 熱機と運転のエネルギー節約 送電システムとプラスチック化15-20%,メインモーター45kW | |
| 3 | 機械部品の高品質 | ABB重型インバーター シメンス・シュナイダー オムロン RKC部品 シメンス・モーター アンチブリッジ ツインスクリュー配分器 大容量電気キャビネット | |
| 4 | HYPET ギアボックス | 高いトルク,低油温制御,低騒音,油の漏れがない | |
HYSJ80/34 2 つのスクロール付きの単スクリップエクストルーダー0-63mm PPR HDPE 熱冷水管引出線:
| SN: 税理士 | 主要品 | Qty | |
| 20-63mm PEパイプラインとSJ80/34エクストルーダー | |||
| 1 | HYSJ80/33 シングルスクロールエクストルーダー 45 kW モーターパワー | 1セット | |
| 2 | HY25/25 カラー・ストライプ用単螺紋エクストルーダー | 1セット | |
| 3 | バキュム自動ロード機 AL300 | 1セット | |
| 4 | ホットドライヤー HD100 | 1セット | |
| 5 | エクストルーション・マート: G63 高速 2 圧力グレード | 1セット | |
| 6 | バキュームタンク 9,000 mm | 1セット | |
| 7 | 冷却タンク 6000mm | 1セット | |
| 8 | 高速で離陸する1.2〜12m/min 2つの爪 | 1セット | |
| 9 | コイル2 ステーションタイプ 20-63 | 1セット | |
コメント:
1価格と目的地の条件 工場外 武漢 中国
2支払方法: 合計の40%はT/Tで預金として支払われ,残高はT/Tまたは不可逆L/Cで試験後に支払われ,出荷前に支払われます.
3配送期間: 預金を受け取ってから70日.
4保証後30日
5. 保証: 1 年間,普通,バレルとスクリューとギアボックスは1.5年間です
6訓練:中国と顧客ショップの両方で提供されています.
7必要な場合は,供給者は 条件の下で 購入者にエンジニアを送信することができます.
技術仕様:

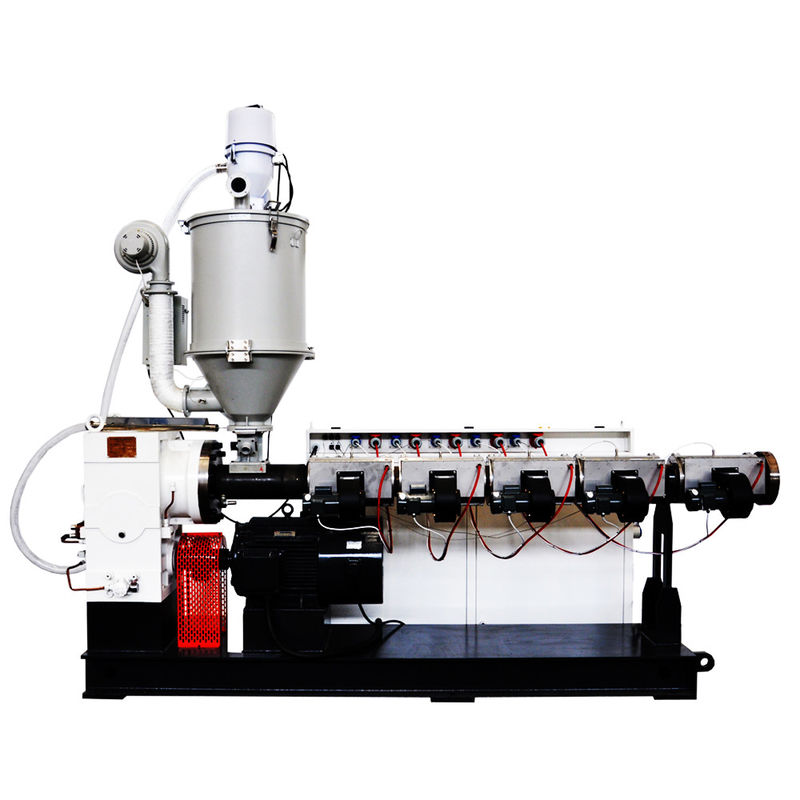

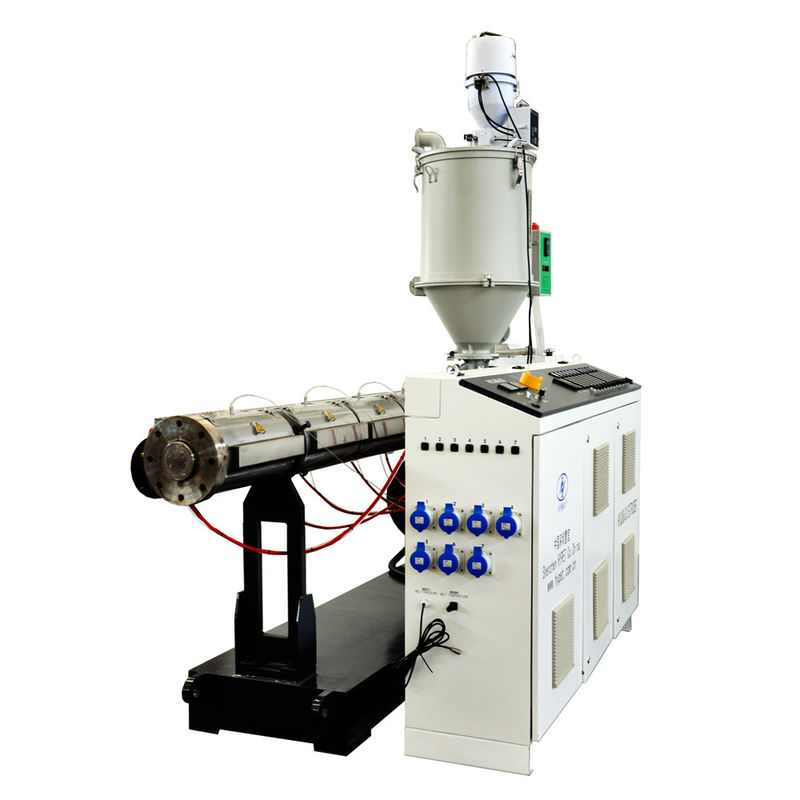

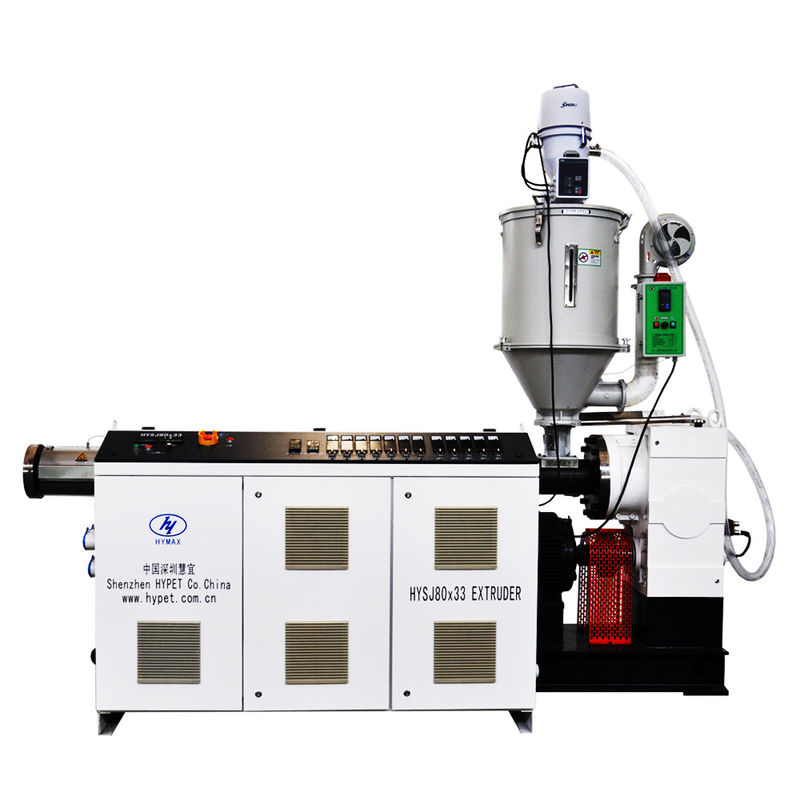

1.HYSJ-80/34 シングルスクロールエクストルーダー:
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYSJ-80/34 シングルスクロール |
| 生産量 | PEパイプでは120-160kg/h (PPRでは120kg) | ||
| 中央の高さ | 1000mm | ||
| サイズ | 3,000 x 1,450 x 2,552mm | ||
| 体重 | 2200kg | ||
| 2 | スクロール | 直径 | Ø80 mm |
| スクロールID比 | 34:1 | ||
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| 最大回転速度 | 94回転/分 | ||
| スクロールのコア | 温度を自動制御する |
| 3 | バレル | 材料 | ビメタル・バレル |
| 内部仕上げ | 窒素で満たされた (深さ0.50~0.70mm) | ||
| 暖房制御エリア | 5 地域 | ||
| 暖房方式 | 銅製の冷却フィンとセラミック製のヒーター | ||
| 熱力 | 15 kW | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 冷却力 | 0.25kW×5セット | ||
| 4 | ギアボックス | ハウジング素材 | 柔らかい鉄QT-500 |
| 道具の材料 | 20CrMnTi | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 5 | 駆動エンジン | ACモーターの電源 | シメンスブランドで45kW |
| ACインバーターコントローラ | ABB 重字 |
| 6 | 電気制御システム | PLCシステム | シエメンスのPLC制御システムと HYPETソフトウェア |
| 電気部品 | シエメンズ,シュナイダー RKCオムロン,ABB,フジ,そして中国の小さな不重要な部品で有名なブランド | ||
| マートヘッドの追加の温度ゾーン | 8 ゾーン | ||
| 電動キャビネットの特徴 |
1すべてのケーブルとコネクタは,ワイヤー航空プラグです 2電気キャビネットは簡単に解体できます 3すべてのケーブルとセンサーのケーブルは 十分な強度で 長寿です 4PLCモニター制御システム ボタンを調整して スクロール速度を簡単に制御します |
2.HY25/25 シングルスクロールエクストルーダー:
| 仕様 | 記述 |
| バレル | 38CrMoAIA,窒素化 |
| スクロール | 38CrMoAIA,窒素化 |
| スクロール | Ø30mm |
| スクロール L/D | 25:1 |
| 駆動力 | 1.5kW |
| モーター制御 | ACインバーター,ABB |
3. 掃除自動ロード機:
| 仕様 | 記述 |
| モデル | AL300 |
| 作業表 | 誘導型 |
| パワー | 0.75kW,3P |
| 容量 | 350kg |
| 容量 | 3L |
| 給水管の直径 | フ38mm |
| 飼育時間 | 8〜10秒 |
| 身体の大きさ | 370×385×700mm |
| ホッパーの寸法 | 230×210×429mm |
| 体重 | 51kg |

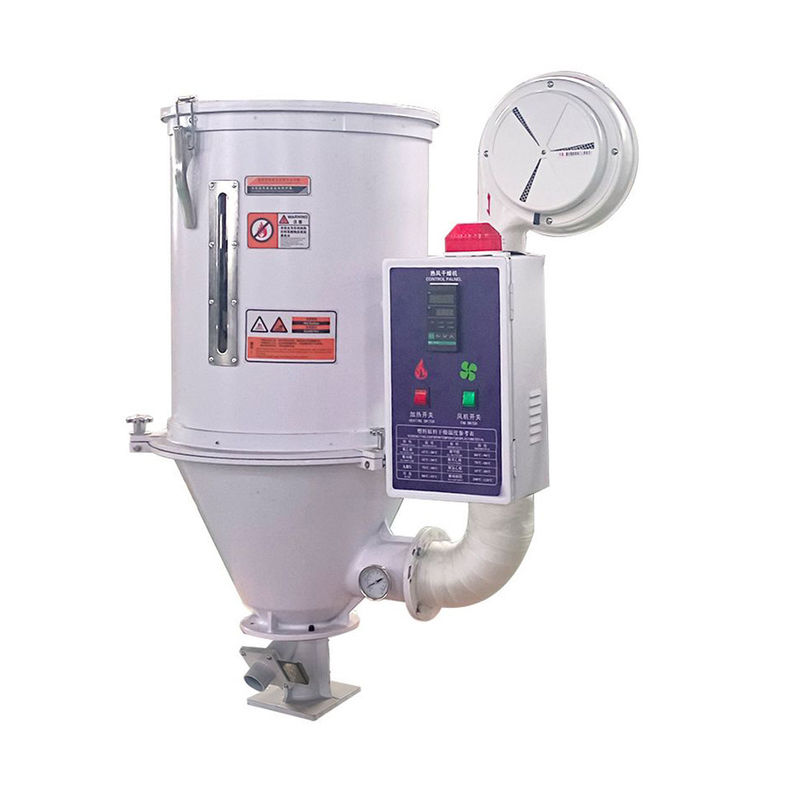

4熱乾燥機:
| 仕様 | 記述 |
| モデル番号 | HY-HD100 |
| 容量 | 100kg |
| 暖房 | 8kW |
| 吹風機 | 350W |
| パワー | 380V 3P 50HZ |
5. Co 圧迫型: G63 高速 3 圧力級:
| 仕様 | 記述 |
| 設計方法 | ドイツの技術者によると |
| パイプのサイズ | 20/25/32/40/50/-63mm 2つの圧力で |
| マートヘッドの材料 | 40CrMo |
| カリブレーティング・ハッシュの材料 | 銅 |
| 流通経路 | クロム付 |
| パイプライト機能 | HYPETより明るく |
| 暖房 | ステンレス鋼のミカ型暖房機 |
6.9.000mmの真空タンク:
| 仕様 | 記述 |
| 材料 | ステンレス鋼 304 |
| 長さ | 9000mm |
| 中央の高さ | 1000 mm |
| ダイア,範囲 | 20~63mm |
| パイプ数 | 1本のパイプ |
| 移動型モーターパワー | 0.75kW |
| 移動範囲 前後 | 700mm |
| 左と右の調整 | 50mm |
| 上にカバー | アルミ合金 |
| ノズルの数 | 255個 |
| 噴霧管の番号は | 4個 |
| ノズルの種類 | 原子化密冷却 |
| 口を噴霧する | 1× Ø4~Ø3 |
| パイプの支柱 | 固定型ギア付きの支柱 |
| 水温制御 | 自動バランブ制御 |
| 水位制御 | フローティングボール・クローズループシステム |
| 圧力安全 | 安全バルブを設置 |
| フィルター | 通過経路で2セット G2 〜 |
| フィルタを掃除する | フィルターを掃除するためのパスラインで |
| バキュームサイクロン | ええ,それと |
| 静寂機能 | 静音装置 |
| バキュームポンプモーターの動力 | 2.2kW×1セット |
| パンプタイプ | シエメンスの円盤技術者 |
| ほか | 低騒音 |
| バキューム吸入ノズル | タンクの両側に 2 つのゲート |
| 水入管の大きさ | G1 |
| 水出口パイプの大きさ | G2 |
| 水ポンプモーターの動力 | 4 kW × 1 セット |
7冷却タンク6000mm:
| 仕様 | 記述 |
| パイプ範囲 | Ø20~Ø63mm |
| 掃除箱の長さ | 6,000mm |
| 建設 | 噴霧方法 |
| ポンプの電量 | 4 kW × 1 セット |
| ノジルの番号 | 140個 |
| フィルター番号 | 1セット |
| バイパス番号 | 1セット |
| 水位制御方法 | 浮気バルブ |
| カバー素材 | 硬化ガラス |
| 噴霧箱材料 | ステンレス鋼 304 |
| 水温制御 | 自動調節バルブ |
| 入力パイプ | G1 |
| 出力パイプ | G2 |
8- 高速で離陸する1.2~12m/min 2つの爪
| 仕様 | 記述 |
| 引越し型 | 2つ爪で上向きで引っ張る |
| 中央の高さ | 1000mm |
| パイプサイズ | Ø20~Ø63mm |
| 運転方法 | ゴムブロックで動かされる |
| 運転速度 | 12m/min |
| エンジンの種類 | ACインバーターモーター |
| モーターパワー | 1.5kW×2セット ABBインバーター |
| 接触したカモの長さ | 1400mm |
| 最大駆動力 | 10,000 N |
| ギアボックス | 強い螺旋式ギアボックスを持つモーター |
| 毛虫の幅 | 63mm |
| カタツムリ対策 | 鎖の各側に1つのシリンダー |
| 計測システム | コードインストール |
| 調整モード | パネム |
| パイプの圧力を押す | パンネマティックバルブで調節する |
| ダウンキャットピラー位置 | 固定 |
| 空気圧 | 0.4-0.6Mpa |
| 最大開口距離 | 160mm |
9切片のない切手:
| 仕様 | 記述 |
| 切断タイプ | スワールフレスカット |
| 刃のスタイル | 丸い刃 |
| 制御システム | PLC自動制御システム |
| 切断範囲 | Ø20~Ø63mm |
| 切断器の速度 | 12m/min |
| 最大切断厚さ | 20mm |
| 中央の高さ | 1,000mm |
| 切断機の電源 | 1.5kW × 1セット |
| カッター材料 | 工具合金 |
| クランプ方法 | アルミ合金チャック |
| 切断器の餌 | シリンダーフード |
| シンクロンモードe | 管の動きのあるシリンダー |

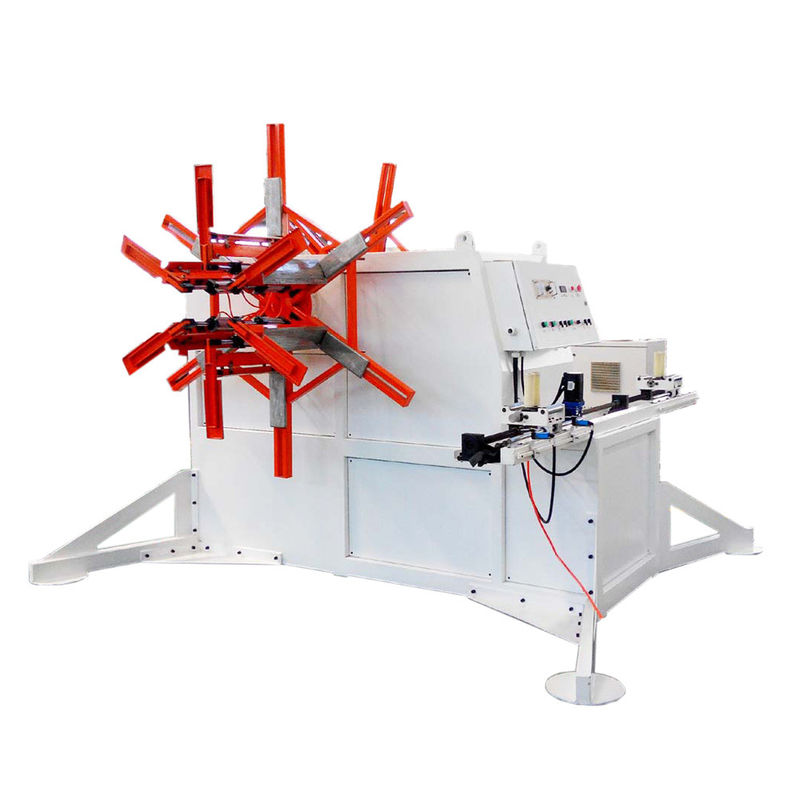

10- コイラー:
| 仕様 | 記述 | |
| 総力 | 6.5kW | |
| リワインダーステーション | 2セット | |
| 巻き戻し範囲 | ø16~ø63 mm | |
| リワイルディングモーター制御 | ACモーター,3kW×2インバーター制御 | |
| ガイドラインモーター | 0.75kW | |
| 内核の図面 | 700~1500mm (調節可能) | |
| マックス 外日 | ø2080 mm | |
| コイルの厚さ | 290mm | |
| 幅 | 480mm | |
| 巻き戻し速度 | 10~20m/min | |
販売後サービス
| ポイント | 量 |
| 保証期間 | 保証期間中 部品の費用は,簡単に壊れた部品と人間の原因で損傷した部品を除いて,販売者が負担します. |
| 輸送前の訓練 | 購入者の技術者 7-10日間,訓練と運用のために,出荷前に中国に送信することができます |
| 技術文書 | 電気原理図,操作手帳,電気部品手帳など |
| 販売技術者 | 販売者は,購入者の工場の技術者を派遣して, 運用と訓練を行うことができますが, 顧客国の販売者の専門家によるコストは, 購入者が負担します.シャトル便のチケットを含む内陸交通医療費エンジニアの給与として1人当たり100ドル. |
| 連絡先の方法 | WhatsApp,wechat,モバイルなど +86 13823232106 |
| 会社のメール: | info@hypet.com.cn に |
