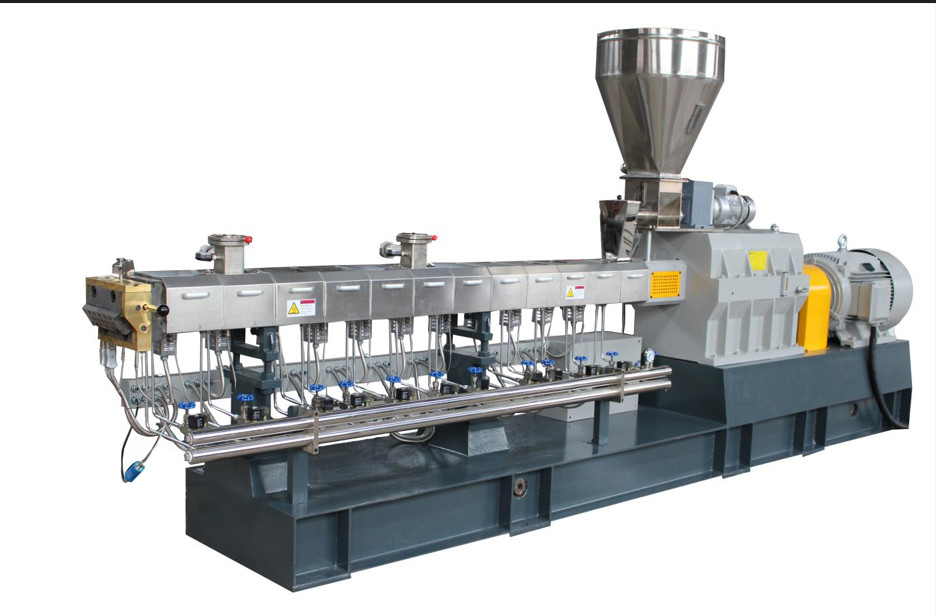

高容量PETペレット化機械 PVCリサイクルツインスクリューエクストルーダー 水洗浄スレッドペレット化ライン

ツインスクロールエクストルーダー用水f流し糸をペレット化するライン GTE-52B/40/500-55kw

A. 使用条件:

適用:PETチップやフラックス

生産量:原材料,配方,加工条件などによって約130~200kg/h

電源:3 × 380V 5本のスレッド 50hz

圧縮空気:5-8bar

水:-3-5bar; -10〜30°C

要求事項には,熱交換器の詰め込みや腐食を引き起こす不浄物を含まないこと

B. 商品:

C.主要仕様

1.スクロールローダー

• ZJF-300スクリューローダー,モーターの電力は1.5kwです
• 装荷器の容量は400 kg
• 原材料と接触する部品は全て不oxidable steelでできている.

2.GTE-52B ホストマシン L/D=44 Rmax = 500回転/分

• 主な電源は55kW (AC) で,シメンス・バイト・モーターが製造している.ABB制御は速度調整に使用される.
• B型 高速,高トルクギアボックス,減速比は3:1. コンパクトなホストマシンには,速度削減とトルク転送が統合されており,並列3軸の設計があります.トルック転送装置と出力軸の半径ベアリングとしてギアボックスの材料は40CrNiMoAlAで,加工精度は6級です.
• スクロール直径: Φ51.4 mm,L/D = 44:1 スクロールはブロック型です. スクロールコアシャフトは40CrNiMoAででき,スクロールスレッドコンポーネントは,コアシャフトとインボルト曲線で接続されます.高強度でスクロール部品は,高品質の高速ツール鋼,W6Mo5Cr4V2で,高温で真空硬化による熱処理を受けたもの全硬さ:HRC58~60

バレルの長さ: L=210mm/セクション. 11つのセクションのバレルの体. バレルは38CrMoAlAから作られています. バレルの冷却方法: 水冷却. 1^st飼料材料に使用される.^について8号線と 8号線は10^thバレルは真空,11^について他の樽は閉口型です

暖房システム:暖房用の11つのセクション (スクリーンチェンジャーとモールを含む).鋳型アルミニウムヒーターは他のセクションに使用されます.暖房の外側で使用されるアスベストと同様に高温保温効果があります.暖炉の地面への隔熱抵抗は10MΩ以上で,総加熱力は約25kWです..

3.GTE-50 ツインスクロールフィッダー

• 速度の調整のためにABB周波数制御が使用されます.速度比は17です:1.
• 給餌器具には水平の混ぜ装置があり,給餌器具のギアボックスには潤滑油があります.
• トッパーの材料はステンレス鋼で,フィッダに使われるスプリングスクリューです.

4.オイル潤滑システム

• オイルポンプのパワー:0.55 kw
• 潤滑油モデル:ハイブランド6402 上海製 中途半端な負荷のギアオイル,モデル:85W/90GL - 4.
• コンデンサモデル:SL-408
• 潤滑油ポンプのモデル:NB B10

フィルターを使って汚れを洗い 長い寿命でギアボックスを保護します

圧力インジケーターを使って,油の潤滑をモニターします.

5.軟水システム

• バレルの内側には柔らかい水冷却装置があり,主要の入口・出口管はステンレス鋼である.
• 柔らかい水箱は樽体から切り離され,清掃と修理に便利です.
• オランダJOCK電磁弁
• 冷却の種類:水冷却
• 冷却ポンプの電源: 0.55kw

6.バキュームシステム

• 水環真空ポンプ
• 駆動力のモーター: 2.2 kw
• 最大吸入容量: 8-20L/S
• パイプは真空ポンプと真空室を繋ぎ 水の逆流を防ぐため 保持バルブがあります

7.水力スクリーン交換機

• 水力スクリーンチェンジャー,プレートフィルター,非常に大きなフィルターサイズ.スクリーンチェンジャーの操作はシンプルで,生産の継続性を達成することができます
• 鋳銅のヒーター
• 液圧ステーションの電力は2.2kw,スクリーン交換のためのダブルシリンダー

8.水冷却型マートヘッド

• デリックタイプダイ,棒ヒーターは,ダイ頭のために使用されます
• 穴9 - Φ5.5mm

9.流水谷間

• 水槽はステンレス鋼 SUS304でできています.モード: 3000mm
• 通常,機械を起動または閉じるときに動作する
• 水流圧を制御するプレートがあり 柔軟なパイプ接続があります

10.洗浄用ペレット化剤

• 最大ペレット化容量: 300 kg/h
• 糸の最大数: 20個
• 製品サイズ: Φ3 × 3mm
• パレット化機の電源: 4 kw
• スピードコントローラー:ABB
• ペレティザーロールの材料:Zc60刃のステンレス鋼体.

11.脱水機

• モーターの電力は3kW
• 水ポンプの電力は2.2 kw
• 水冷却タンク"セット

12.振動シート

• ZS-0.3振動シート
• モーターの電力は0.4 kw × 1
• 振動能力は300kg/h

13.製品シロ

• 吹風器の電源: 2.2 kw
• パイプラインはステンレス鋼
• シロ容量: 0.8 立方メートル
• 材料:ステンレス鋼
• 排気バルブ

14.電気キャビネット

• 3×380V AC 50Hz
• 主な制御コンポーネントはLG製品です
• コントロールボタンはフランス製のシュナイダー製品です.
• メインモーター:AC,モーター55kW
• ABB変換機はホストマシンの速度調節装置に採用されています.
• ABB周波数変換器は,給水器の速度調節装置に採用される.
• 圧力計の範囲 0-25 Mpa
• 電気磁気弁は オランダのジョルクだ
• 電動制御システムは温度制御システム,駆動システム,相互ロック制御システムを制御します.

15.パーツ

• 螺旋要素 ~400mm
• 電動ヒーター 閉ざされた鋳型アルミヒーター 1ペア

オープン鋳型アルミニウムヒーター 1ペア

ダイヘッドヒーター 1ペア

• 強化油密封器 3個
• 形状のリング 2個
• ツールボックス 1台
• 銅棒 Φ30 × 250mm 1枚
• アスベスト手袋 2個

16.技術文書

• 電動組成図 1セット
• ツインスクロールエクストルーダの使用説明書 1セット
• 周波数コンバーターの使用手帳 1セット
• 温度計の使用説明書 1セット
• ギアボックス構造のスケッチマップ 1セット
• スクロール組み合わせ図 1セット
• 資格証明書 1セット
• 購入した第1部セットの仕様と認証
