Place of Origin:
China
ブランド名:
Hypet
証明:
ISO9001, CE
Model Number:
5-20mm PVC foam board line with Co-extruders ZS80/156
生産ライン 簡潔な紹介
| 特徴 | 高出力 | ZS80/173 300〜350kg/h |
| 高効率 | 安定した品質,効率的な操作は,高い資格を作る | |
| エネルギー節約 | 機械やソフトウェアによって エネルギーを20~30%節約できます | |
| インテリジェントAI制御 | PLC + HYPET ソフトウェアは,操作を自動的に制御し,各製剤ケースを保存します. | |
| 機械に関する情報 | 製品 | PVC炭素結晶板 |
| 原材料 | 添加物混合粉末のPVC | |
| 出力最大 | 500kg/h | |
| 労働条件 | 電源 | 3相 380v +/- 10%, 50Hz (その他はオプション) |
| 設置電源 | 120kw 実際の走行 85kw 約 | |
| 冷却水 | ≤ 15°C ≥ 0.3Mpa | |
| 圧縮水 | > 0.3m3/min, > 0.6Mpa | |
| 総サイズ (L*W*H) | 23000*2200*2780 mm | |
| 機械 一般説明 | 中央の高さ | 1100mm |
| 操作方向 | 右から左へ (他の選択肢もあります) | |
| 生産量 |
生産能力は,材料と生産量によって異なります. 操作条件 |
|
| テクノロジーに関する注意事項 |
ラインの仕様を改良する権利は, 顧客は通知されない |

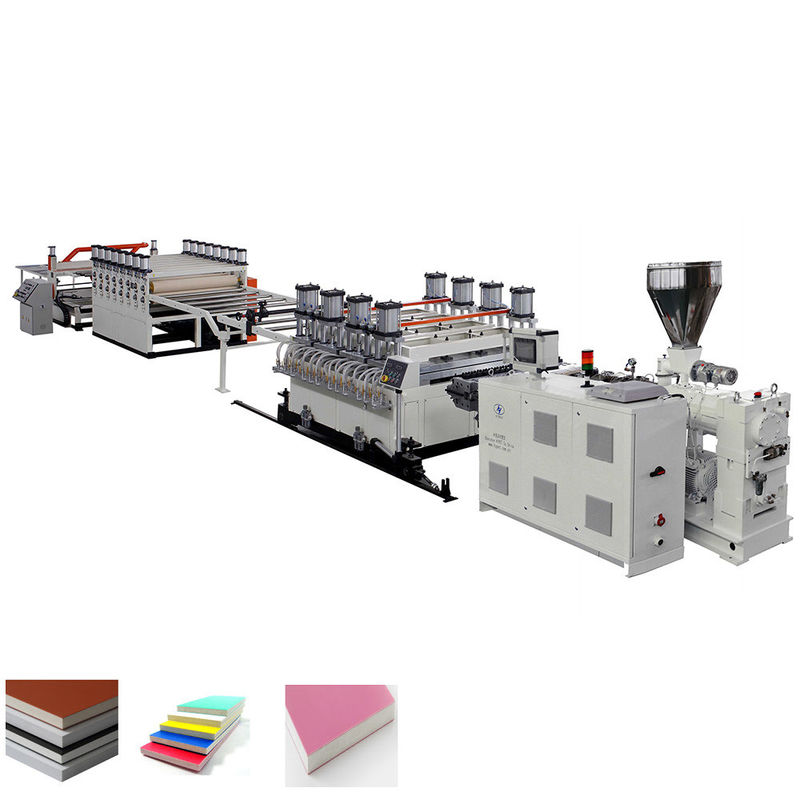

5-20mm WPC PVC フリー皮膚硬性 泡状板 プラスチックエクストルーダーマシン:
| SN: 税理士 | 部品名 | Qty |
| 1 | 高効率型 角型双螺栓型エクストルーダー HYZS-80/173 高出力型 メインモーター 75kw | 1 |
| 2 | T 3セットのマールスを含む5~20mmのPVC泡板のマールスヘッドとカリブラータ | 1セット |
| 3 | カリブレーター冷却用のローラー温度調節器 | 1 |
| 4 | カリブレーティングマシン | 1 |
| 5 | 調理装置付きの冷却ロール装置 | 1 |
| 6 | 8ペアローラーで引っ張る | 1 |
| 7 | 粉のない切断機 | 1 |
| 8 | 全自動スタッカー | 1 |
| 生産に必要な機器 | ||
| 1 | 材料ミキサー 500/1000 有名なインバーターと自動ローダー | 1 |
| 2 | スクロール式の自動ロード機 | 1 |
| 3 | 15HPの冷却装置で 50トンの冷却塔 | 1 |
| 4 | 板の再利用のための強力な粉砕機 HYP-75Hp | 1 |
| 5 | SMW500 PVCリサイクル用粉砕機 37kw,300kg/h | 1 |
コメント:
1価格と目的地の条件 工場外 武漢 中国
2支払方法: 合計の40%はT/Tで預金として支払われ,残高はT/Tまたは不可逆L/Cで試験後に支払われ,出荷前に支払われます.
3配送期間: 預金を受け取ってから70日.
4保証後30日
5. 保証: 1 年間,普通,バレルとスクリューとギアボックスは1.5年間です
6訓練:中国と顧客ショップの両方で提供されています.
7必要な場合は,供給者は 条件の下で 購入者にエンジニアを送信することができます.
技術仕様:

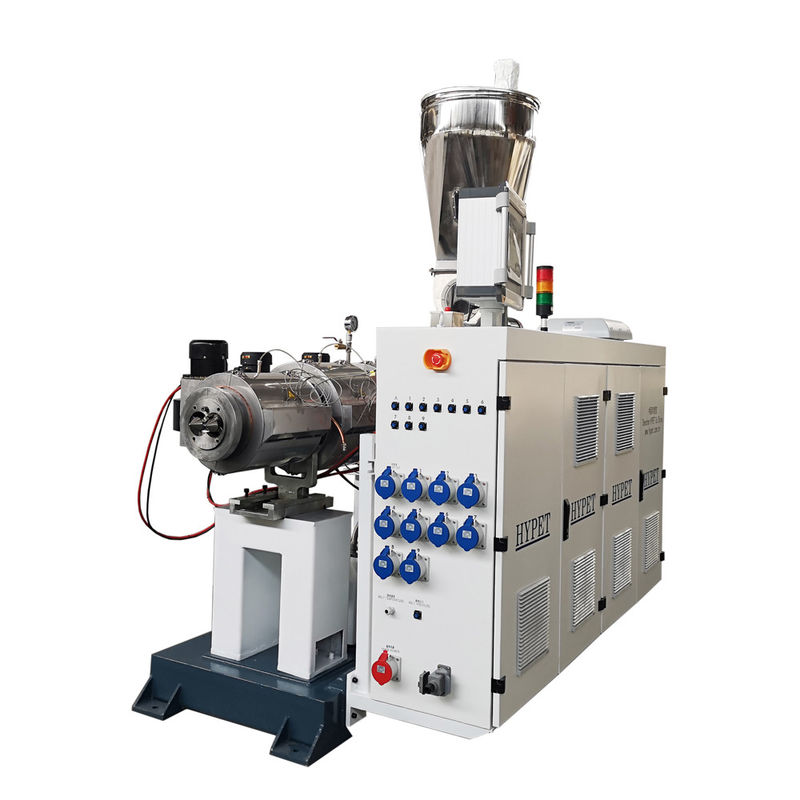

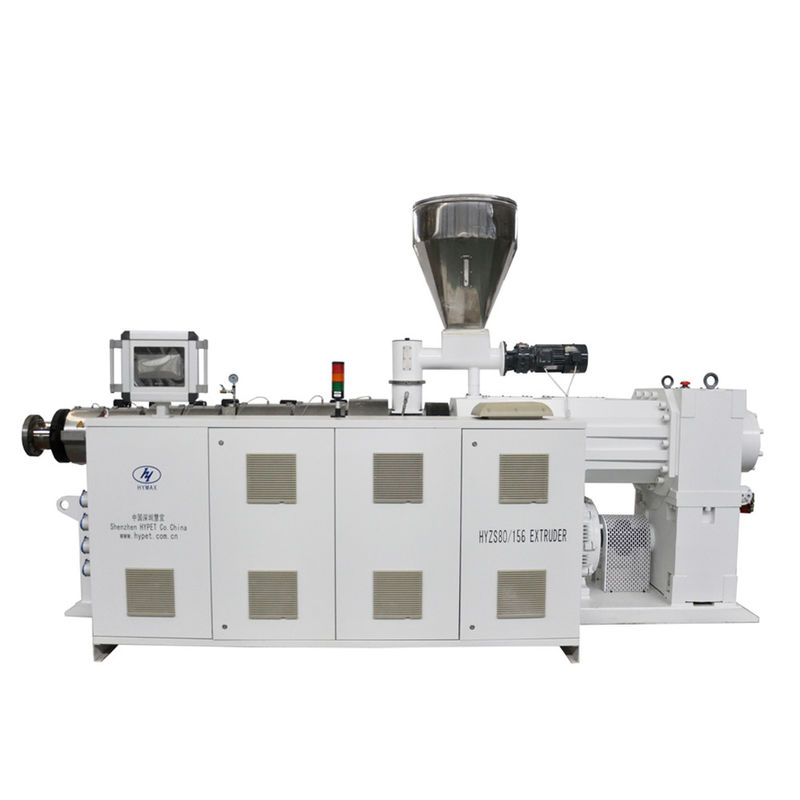

1. HYZS-80/173 円形双螺栓挤出機:
| SN: 税理士 | 部品名 | 仕様 | 記述 |
| 1 | エクストルーダー | エクストルーダモデル | HYZS-80/173 円形双螺旋 |
| 生産量 |
300〜350kg/h |
||
| 中央の高さ | 1100mm | ||
| サイズ | 3700 x 1400 x 2605mm | ||
| 体重 | 4100kg | ||
| 2 | スクロール | 直径 | Ø80/173 mm |
| 材料 | 38CrMoAlA+特殊合金 | ||
| 終わって | 窒素で満たされ (0.50~0.70mm深さ) 磨き | ||
| 回転速度 | 0~38回転/分 | ||
| スクロールのコア |
温度を自動制御する (オイル冷却はオプションになります) |
| 3 | バレル | バレルの構造 | 2つの部分で,正面は特殊合金が入力されます. |
| 桶の大きな部分 | 38CrMoAlA | ||
| バレルのフロント部分 | SKD11 熱処理付き | ||
| 内部仕上げ | 窒素で満たされた (深さ0.50~0.70mm) | ||
|
4 |
温度/圧力の変数 | 品質 | 中国の有名なブランド |
| 構造 | 圧力と温度の両方を分離して感知します | ||
| ケーブル | 高隔離ケーブル線 | ||
| スクリーン | モニターや画面の両方で | ||
| 5 | 暖房・冷却扇風機 | 暖房制御エリア | 4 ゾーン |
| 暖房方式 | 鋳型アルミ/陶器 | ||
| 熱力 | 30kW | ||
| 冷却システム | 低騒音の樽冷却扇 | ||
| 冷却力 | 0.3kwx2セット +0.5kWx1セット | ||
| 水/油冷却 | オプションのフロント部分の1つのゾーン | ||
| 熱隔離 | エネルギー節約のための特殊な隔離材料と構造 | ||
| 6 | HYPET ギアボックス | ハウジング素材 | 柔らかい鉄 |
| 道具の材料 | 20CrMnTiA | ||
| 機械の表面 | 高精度で硬化して磨く | ||
| 軸材料 | 40Cr | ||
| 油の温度 | 2つのシステムで制御される | ||
| ゴムシール | 輸入されたスペカルゴム用シール | ||
| ローヤリング | 著名で信頼できるブランドです | ||
| 7 |
双螺旋 投与 給餌器 |
供給材料のモーター | 1.1 kW |
| スピード範囲 | 1~50 RPM | ||
| パウダーブリッジ | 高濃度カコ3の防粉ブリッジ | ||
| インバーター | ABB重荷車型 | ||
| 8 |
選択器を備えた真空脱ガス |
バキューム度 | -0.04Mpa |
| モーターパワー | 3 kw | ||
| バキュームタンク | 掃除が簡単だ | ||
|
自動浄化装置
|
空気制御 オートクリーン装置 オプション | ||
| 9 | 駆動エンジン | ACモーターの電源 | シーメンスブランドの75 kW |
| ACインバーターコントローラ | ABB 重字 |
| 10 | 電気制御システム | PLCシステム/または RKC コンポーネント制御 | HYPETソフトウェア / または RKCコンポーネント制御システム |
| 電気部品 | シエメンズ,シュナイダー RKCオムロン,ABB/またはフジでブランド,そして中国の小さな重要でない部品で有名なブランド | ||
| マートヘッドの追加の温度ゾーン | 10 ゾーン | ||
| 電動キャビネットの特徴 |
1すべてのケーブルとコネクタは,ワイヤー航空プラグです 2電気キャビネットは簡単に解体できます 3すべてのケーブルとセンサーのケーブルは 十分な強度で 長寿です 4簡単にスクリュー速度を制御するためのボタンを調整するPLCモニター制御システム. / または数字モニター機器制御システム,主な機能はPLC制御と同じです.
|

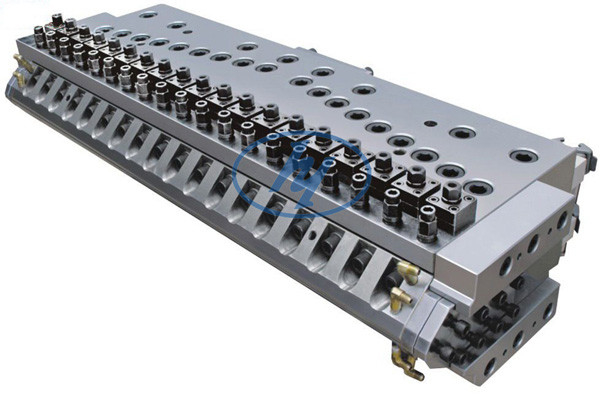

2模具型T型:
| 仕様 | 記述 |
| 材料 | 高品質の合金 |
| 模具の唇の幅 | 1320mm |
| 最大 製品の幅 | 1220mm |
| カリブレーター | 400mm*3セット |
| 製品の厚さ | 5~20mm |
| 菌類の加熱区域 | 9 ゾーン |
| 熱力 | 約40kW |
| 温度制御 | K型熱電偶 RKC 日本 |
| 菌類のサポート | スライドとホイールで |
| 模具温度制御装置 | 1セット |
| 温度範囲 | 30~160度 |
| 仕様 | 記述 |
| 冷却方法 | 手動制御,水流を調節するボールバルブ |
| 最大校正幅 | 1500mm |
| 長さ | 2400mm |
| 縦調整範囲 | 1000mm |
| 上下調整範囲 | 100mm |
| 縦移動モード | シリンダーまたは水力,またモーター制御を使用することができます |
4- 冷却する搭載する装置切断装置:
| 仕様 | 記述 |
| 長さ | 6m |
| ローラー材料 | ステンレス |
| トリミングモード | 刃の切断や円の刃の切断 |
58対のローラーで引っ張る:
| SN: 税理士 | 仕様 | 記述 |
| 1 | ローラー材料 | 上部と下部のゴムロール |
| 2 | 固定モード | シリンダーを固定する |
| 3 | 運転モード |
下のロールはアクティブロールです 上部ロールはパッシブロールです |
| 4 | 上部と下部牽引ロールの開閉距離 | 120mm |
| 5 | 最大幅 | 1400mm |
| 6 | ローラー仕様 | Ø250×1500mm |
| 7 | ローラー数 | 8セット (ゴムロール16個) |
| 8 | モーターパワー | ハードギア減速機,モーターパワー7.5KW |
| 9 | 速度調節モード | インバーター |
| 10 | インバーター | デルタ/ABB インバーター |
| 11 | スピード | 0-2.2m/min |
| 12 | トランスミッション | 二重鎖 |
6垂直切断機と水平切断機:
| 仕様 | 記述 |
| 切断タイプ | 刃の切断 |
| 最大切断幅 | 1400mm (調整) |
| 板の幅 mm | 縦切断で 900~120mm |
| 最大切断厚さ | 30mm |
| クランプ方法 | パネム |
| 縦切断力 | 2.2kw * 2セット |
| 横から横に切る動き | 0.75KW ギアモーター駆動,インバーター制御速度 |
| 固定長さ | エンコーダー/固定長/タイミング,三合一制御モード |
| コントロール方式 | PLC制御,自動切断と手動切断 |
| 粉塵吸収装置の電源 | 5.5kw |
7. 完全に自動スタッカー:
| 仕様 | 記述 |
| 移動制御モード | セルボ制御,安定して信頼性があり,高い位置付け精度 |
| 上下制御モード | 正確な減速機,静かな動作,周波数変換制御,電源1.1KW |
| 高さ | 1500mm |
| 中央高さ | 1100mm |
| 総サイズ | 1220*4000mm |
| 吸着モード | 吸着カップは強い吸着力で吸着され,プレートの外観の質を損なわない |
販売後サービス
| ポイント | 量 |
| 保証期間 | 保証期間中 部品の費用は,簡単に壊れた部品と人間の原因で損傷した部品を除いて,販売者が負担します. |
| 輸送前の訓練 | 購入者の技術者 7-10日間,訓練と運用のために,出荷前に中国に送信することができます |
| 技術文書 | 電気原理図,操作手帳,電気部品手帳など |
| 販売技術者 | 販売者は,購入者の工場の技術者を派遣して, 運用と訓練を行うことができますが, 顧客国の販売者の専門家によるコストは, 購入者が負担します.シャトル便のチケットを含む内陸交通医療費エンジニアの給与として1人当たり100ドル. |
| 連絡先の方法 | WhatsApp,wechat,モバイルなど +86 13823232106 |
| 会社のメール: | info@hypet.com.cn に |
